Als erstes habe ich mir die Platinen grob zurechtgeschnitten.

Dann folgte die Anpassung der Platine, damit sie so tief wie möglich in den Schalter sitzt.

Dann folgten die Lötpunkte für die SMD-LED´s und die Unterbrechungen der Leiterbahnen. Die Unterbrechungen habe ich mit einem 3mm Bohrer gemacht. Zum Löten verwende ich einen Normalen Lötkolben mit 15 Watt. Man muss nichts Teures kaufen, sondern aus dem was man hat, das Beste draus machen. Nur eine Dauerlötspitze ist von Vorteil und erleichtert das Löten.

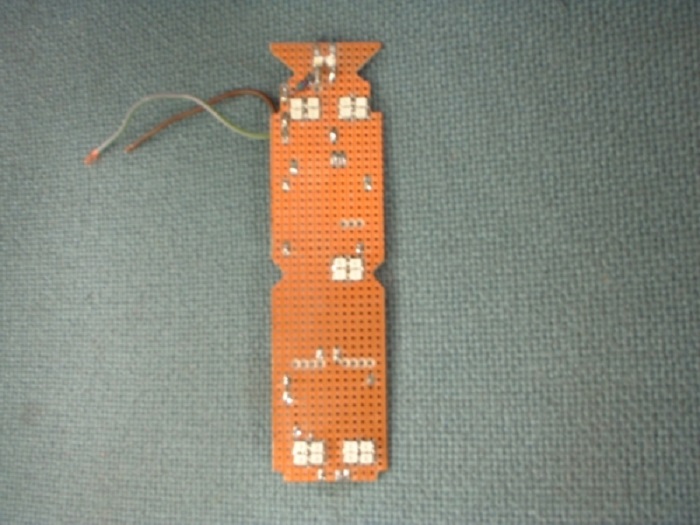

Die fast fertig bestückte Platine von der Vorderseite. Es fehlen nur noch die 2 SMD-LED´s für die Ausleuchtung der 2 Gebläsesymbole.

Die 5mm LED oben wird für den Strich im Regelrad sein.

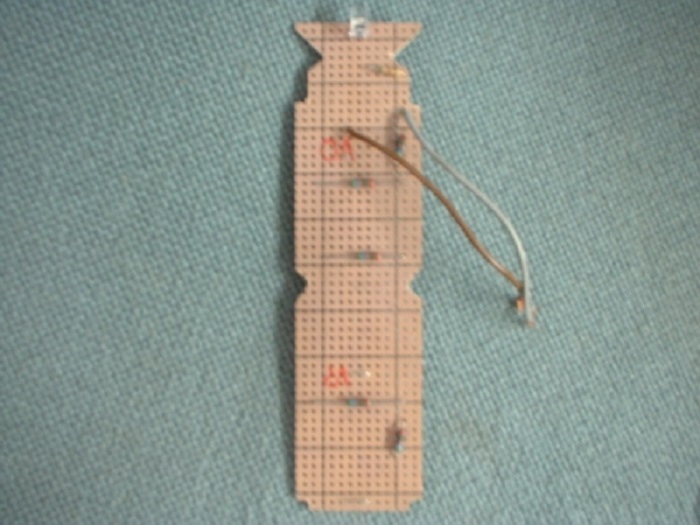

Hier die Rückansicht, mit den Widerständen.

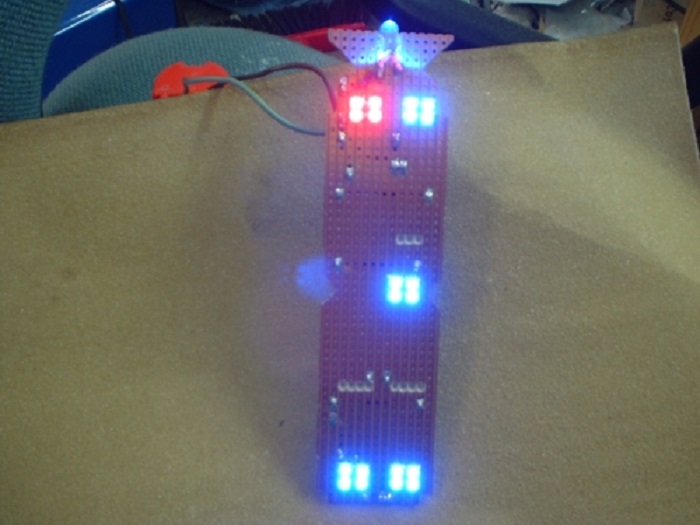

Funktionstest vor dem Einbau.

Das Schaltergehäuse musste etwas bearbeitet werden. Da ich bei der ersten Platine die Widerstände auf der Rückseite hatte, kamen noch 4 Klebekissen rein um die gerade Einbaulage zu bekommen. Eingesetzt und die Kanten mit den Ausschnitten mit der Platine verschmolzen.

So sollte es aussehen, wenn die Platine eingebaut ist.

Die 5mm LED für den Strich im Regelrad.

Die Spannungsversorgung kann man von dem weißen Stecker abgreifen. Der ist für die Beleuchtung und hier sind auch der “Pluspol” und “Minuspol” gekennzeichnet.

Das fast fertige Endergebnis. Es fehlen nur noch die Schieberegler, da das Bild im ausgebauten Zustand gemacht wurde.
