Analogen Tacho Omega A / Senator B in Blau mit roten Zeigern
Das war ein recht schwieriger Umbau. Zum einen recht eng und zum anderen nicht perfekt gleichmäßig auszuleuchten.
Wir fangen mit dem Drehzahlmesser an. Das Loch in der Mitte wurde etwas größer gebohrt, damit die roten LED´s frei leuchten können.
Die Platine sitzt mit einem Abstand von 10mm zur Scheibe.
Die Scheibe wurde etwas angeschliffen um das Licht etwas zu streuen. Es wurden weiße LED´s verbaut. Das Blau und Rot kommt später mit einer Folie.

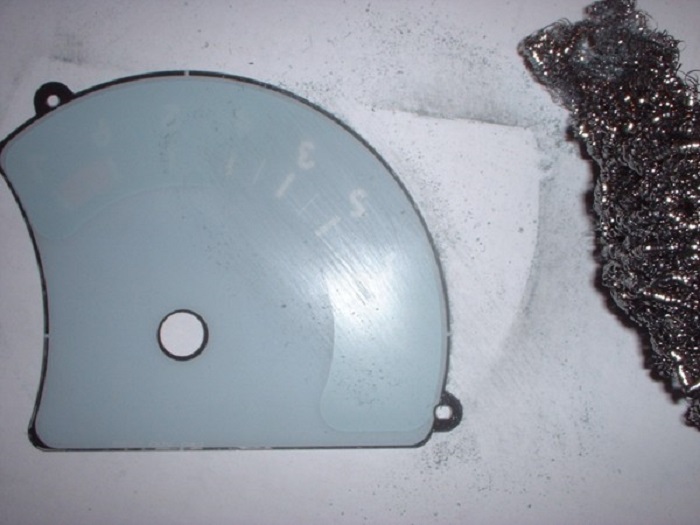

Die Omega Tachoscheibe ist für den Umbau unglücklich aufgebaut. Die abgedunkelten Stellen habe ich soweit wie möglich, mit einem Metallpad abgeschliffen.
So schaut der fertige Drehzahlmesser dann aus. Die Folie deswegen, weil die Trennung hier besser zu realisieren ist.
Das gleiche Spiel für die Geschwindigkeits- anzeige.
Im Bild links sieht man hier noch die abgedunkelte Stelle. Die muss weg.
Hier im Tachometer sieht man, warum ich mit Folie arbeite. Die 50 km/h Markierung kann man nicht nur mit LED´s trennen.
Tank- und Temperaturanzeige sind die schwierigsten. Es geht hier besonders eng zu, weil die Platinen in den Zeigergehäusen eingebaut werden müssen.
Hier nochmal die seitliche Ansicht. Auch gut zu sehen, wie eng es ist. Der Abstand der Platine zur Scheibe beträgt hier nur 5mm.
Der letzte Teil ist auch umgebaut. Das Tanksäulen-Symbol wird auch nach dem Umbau weiterhin in orange Leuchten, wenn der Tankinhalt in Reserve geht.
