Senator A Sitzheizungsschalter auf Weiß umgebaut

So wie schon hier beschrieben, sind alle Teile vom Senator A etwas schwach beleuchtet. Deshalb hier mal ein Umbau eines Schalters (Sitzheizung). Der Umbau trifft aber auf alle Schalter zu, weil sie Baugleich sind.
senator_a_schalter 002

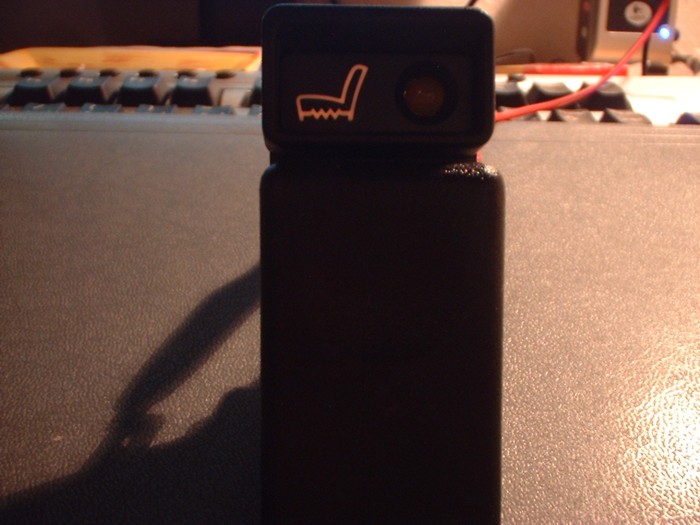

Die Originalbeleuchtung. Wie man sieht, nicht all zu hell.
senator_a_schalter 004
senator_a_schalter 005
senator_a_schalter 006
senator_a_schalter 007
senator_a_schalter 008
senator_a_schalter 009
senator_a_schalter 010
senator_a_schalter 011

HOME neue Page

HOME alte Page

WERKSTATT

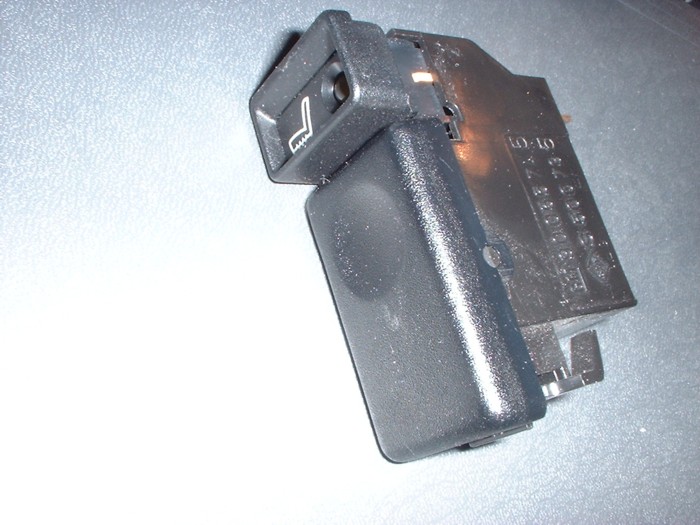

Hier hat Opel noch mitgedacht. Die Beleuch- tung sitzt in einem separaten Einsatz, den man ohne Zerlegen des Schalters herausbekommt.  Die roten Punkte kennzeichnen die beiden Klammern zum heraustrennen. Da beide gleichzeitig entriegelt werden müssen, habe ich einen Zollstock hineingesteckt. Passt wunderbar.

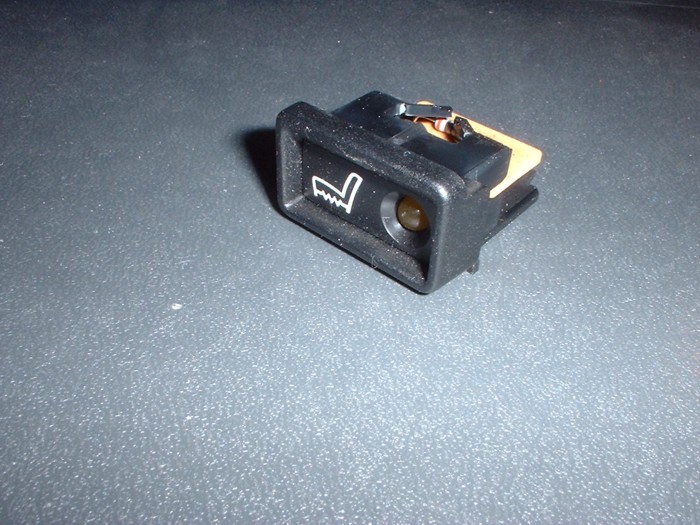

Und schon kann man den Einsatz nach vorne ziehen.

Der Einsatz kann jetzt auseinander gebaut werden.

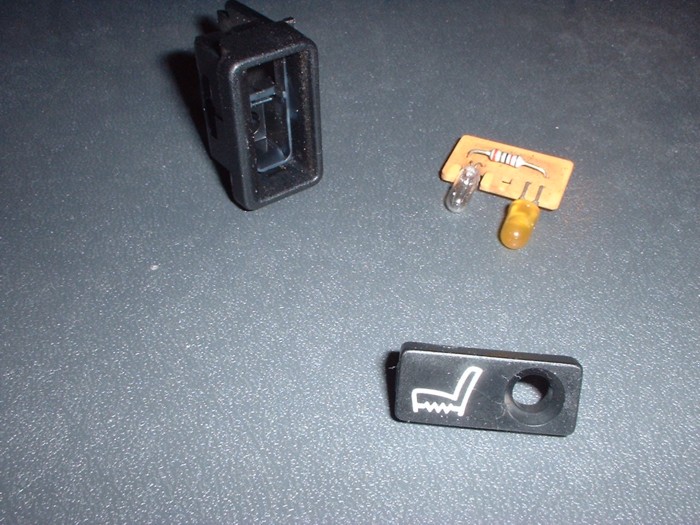

Der Einsatz in Einzelteilen. Das Leuchtmittel kann nun herausgelötet werden. Das äußere Beinchen des Leuchtmittels ist die Masse.

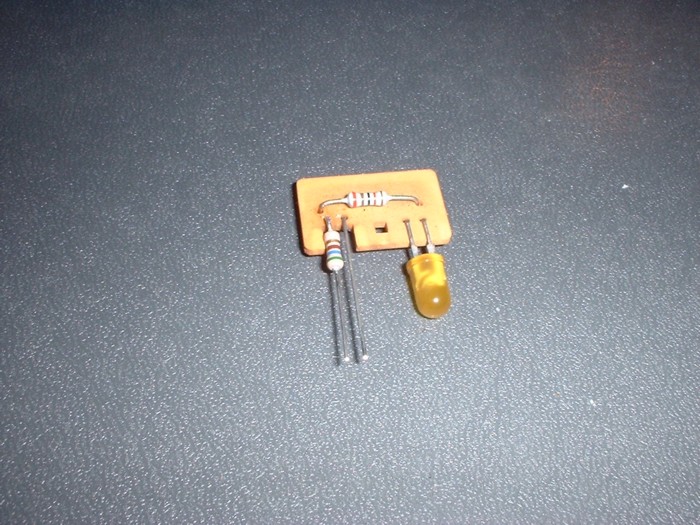

Nun kommt am Massekontakt der Widerstand (560 Ohm) und am anderen Kontakt ein Draht. Die SMD-LED´s werden noch nicht angelötet.

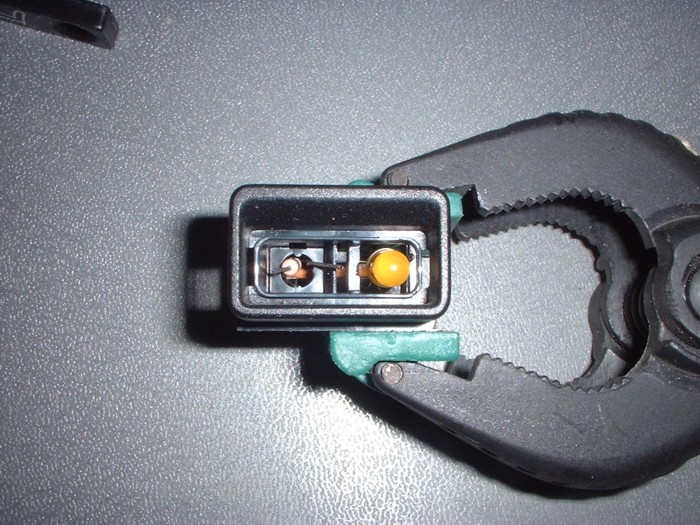

Jetzt kann die Platine wieder in Gehäuse gesetzt werden. Die Drähte müssen durch das linke Loch geführte werden und dann kann man die LED´s anlöten.

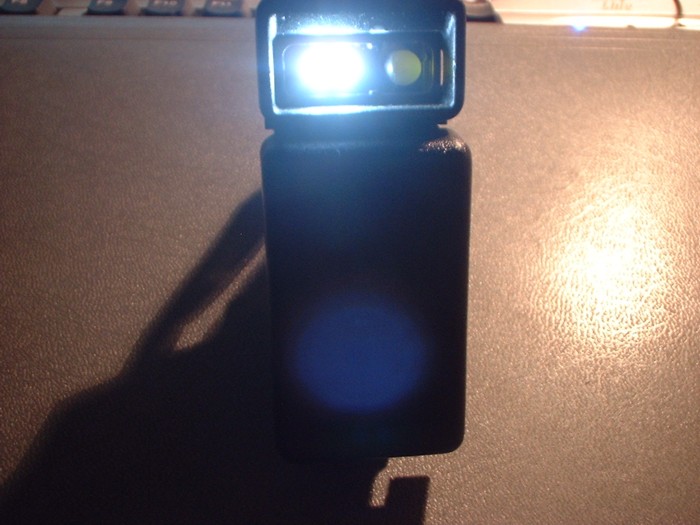

Nach dem die LED´s aufgelötet sind, folgt der Test und man kann die LED´s bei Bedarf noch etwas ausrichten.

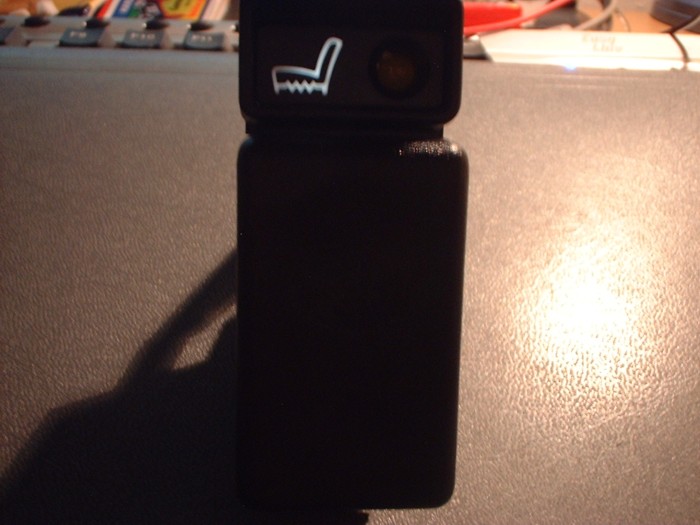

Der fertige Schalter. Leider ist das Symbol von der Sitzheizung genauso schlecht auszuleuchten wie beim Senator B. Hätte als Vergleich mal einen anderen nehmen sollen.
