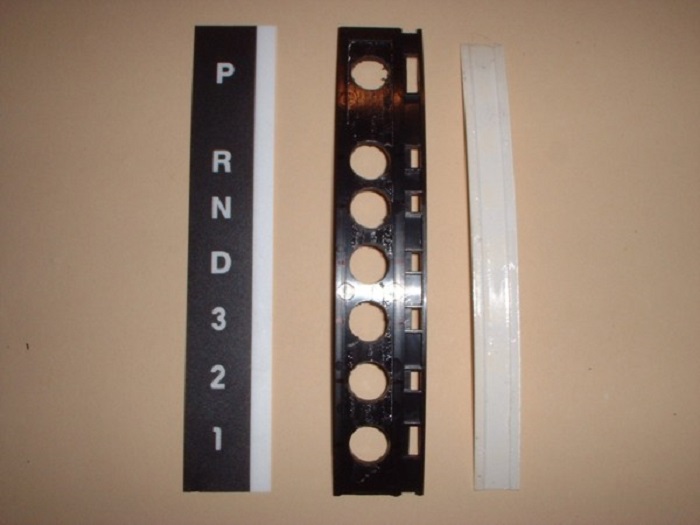

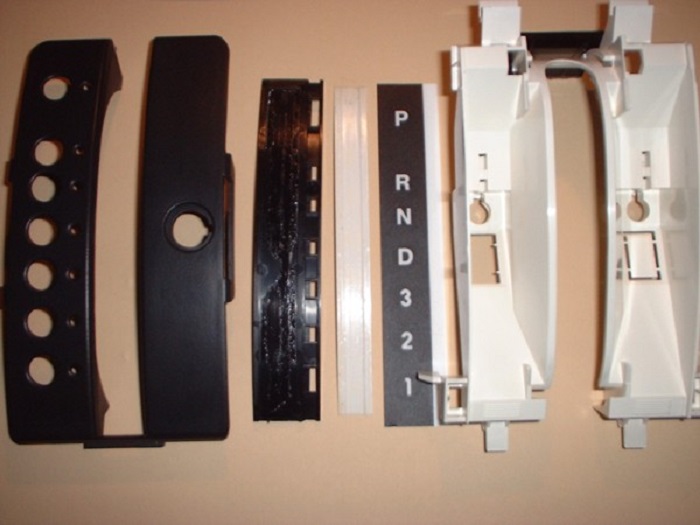

Wenn das Ding schon mal auseinander gebaut ist, die Chance nutzen und den Dreck der letzten Jahre entfernen. In der Bildmitte sieht man den weißen Kunststoffstreifen. Dieser wird von unten angestrahlt ( Leuchtband ) und verteilt das Licht extrem schwach.

In der schwarzen Kunststoffplatte (saß der weiße Kunststoffstreifen drauf) werden nun große Löcher (12mm) gebohrt, damit das neue Licht auch überall hinkommt.

Der weiße Streifen kommt im Müll.

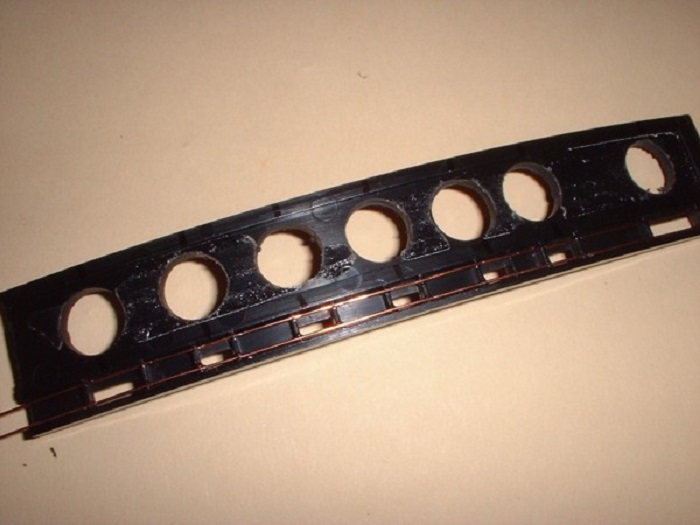

Da die Punkte bei diesem hier in Weiß leuchten sollen, wurden 2 Kupferdrähte mit dem Lötkolben eingeschmolzen, auf denen die weißen SMD-LED´s gelötet werden. Unterhalb etwas von den Kupferdrähten stehen lassen um dort die Kabel anzulöten.

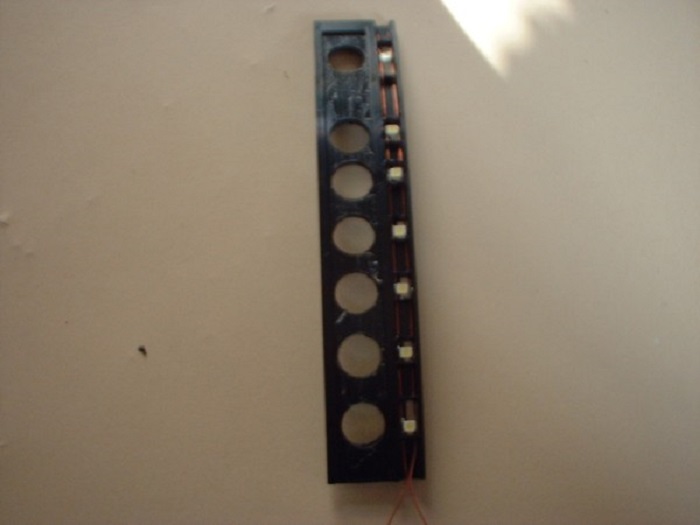

Und so sieht es aus, wenn die SMD ihren Platz eingenommen haben.

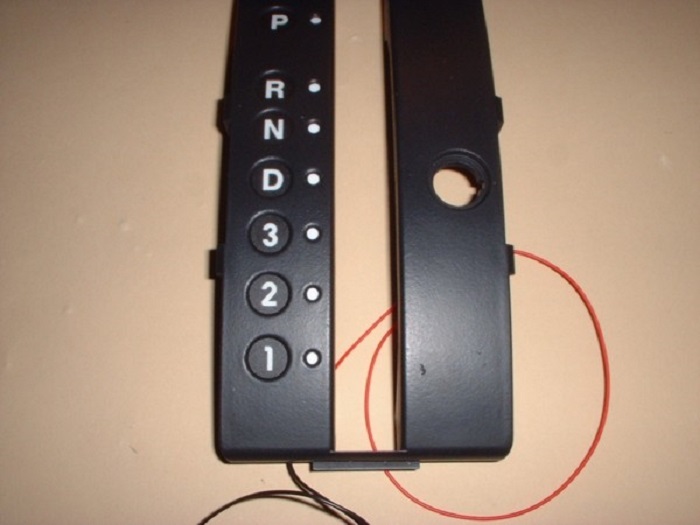

Der obere Einsatz kann nun wieder zusammengebaut werden, denn die Punkte können schon leuchten. Der Rest geschieht jetzt im unteren Gehäuseteil.

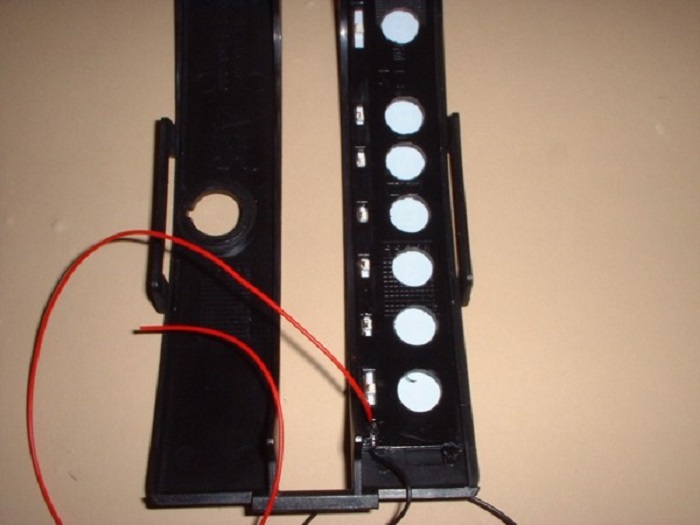

Der Blick auf die Rückseite des fertigen Oberteils darf nicht fehlen.

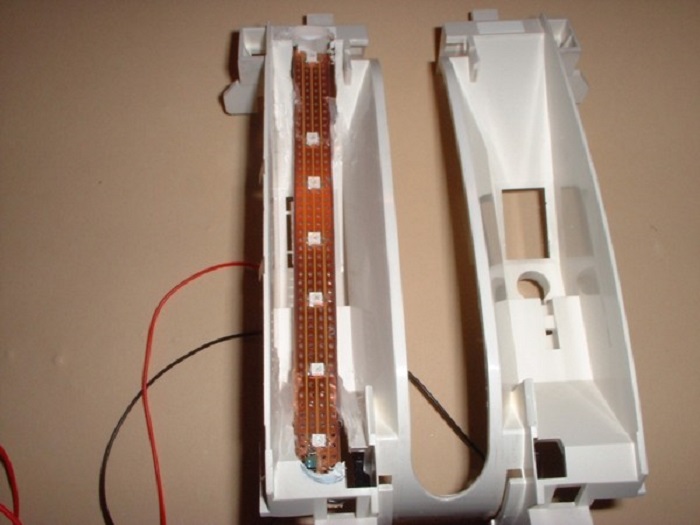

Für die blauen Zahlen und Buchstaben, habe ich dann eine einfache Lochrasterplatine eingesetzt, welche mit je einer SMD-Led ein Symbol beleuchtet.

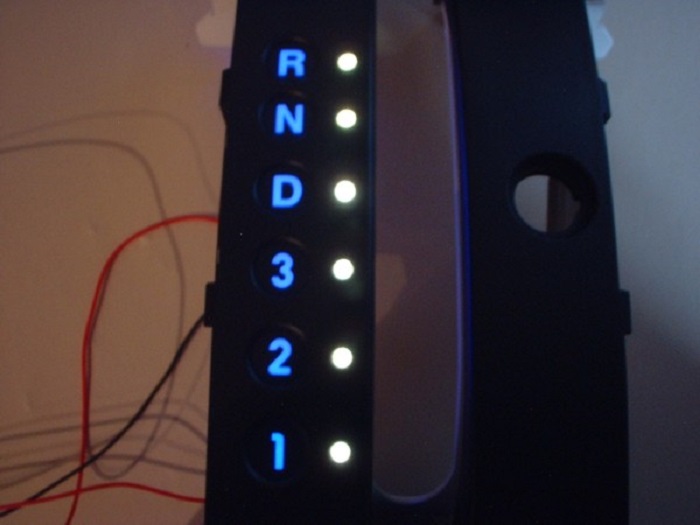

Wenn das erledigt ist, kann man alles wieder zusammenbauen und zum Schluss noch einmal testen.

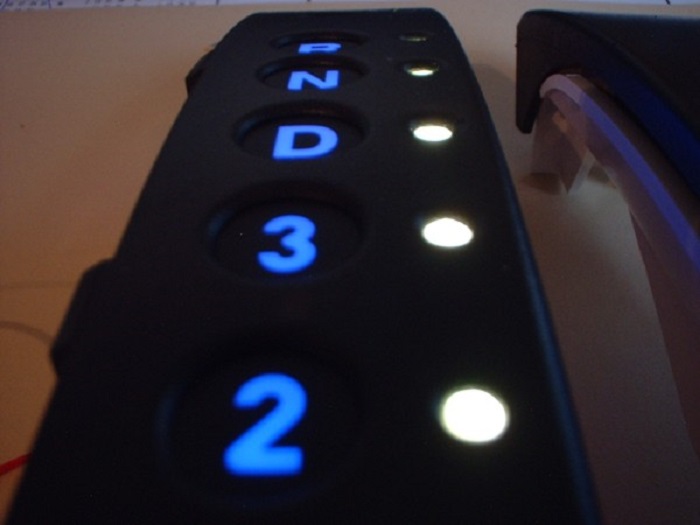

Die Nahaufnahme zeigt, wie gleichmäßig und kräftig die Beleuchtung ist.
