Hier stelle ich euch mein neues Projekt vor. Da an meinem Senator die Beleuchtung ausgereizt ist, wird eine neue Richtung eingeschlagen, nämlich die Steuerung des Autos über einen Bildschirm. Da ich auch ein Star Trek Fan bin, wird auch das zugehörige LCARS im Bildschirm eingebunden.                                                                                                                                                                                  Projekt 2008

touch5
touch4

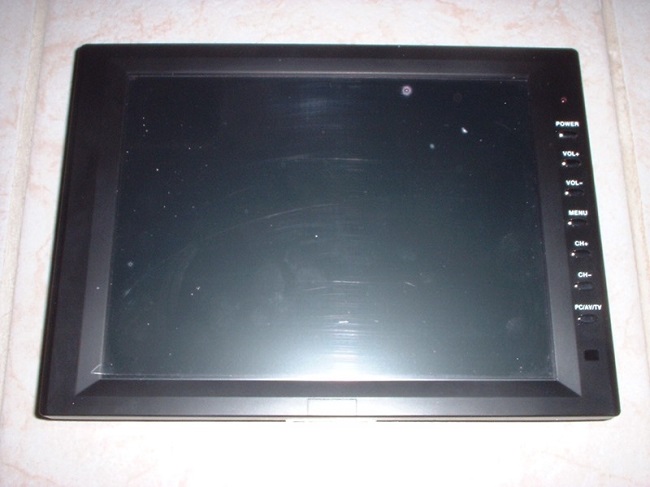

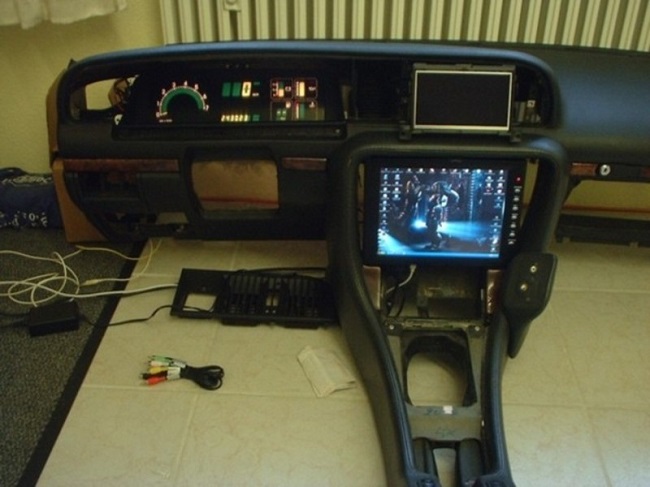

Den Touchscreen-Monitor (10,4”) hatte ich mir schon vor längerer gekauf und auf Lager gelegt. Dann kam mir irgendwann die Idee, diesen ins Auto zu verbauen. Das LCARS Projekt wurde geboren. um zu prüfen, ob es umsetzbar ist oder nicht, wurde der Monitor im Wohnzimmer in einem Ersatzarmaturenbrett provisorisch eingebaut und es passte.

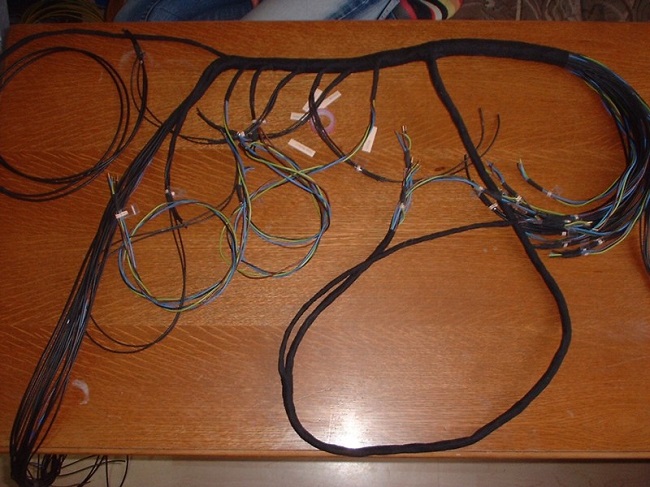

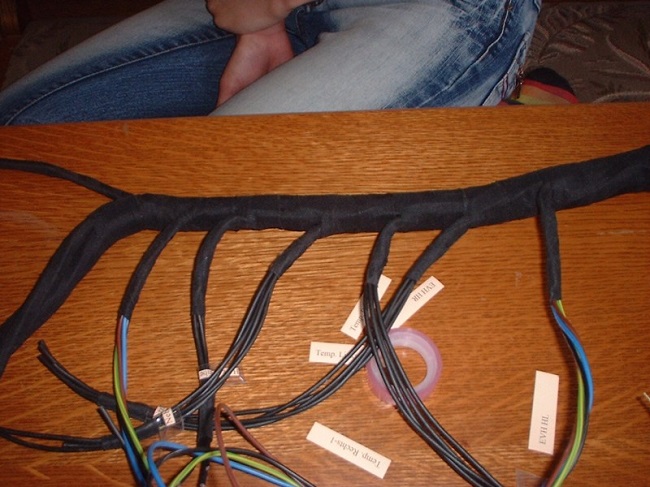

Kabelbaum 3 Kabelbaum 4

Da der Monitor nun passte, fing ich noch am selben Abend an, mit meiner Frau einen Kabelbaum anzufertigen. Dieser sollte dann die Schnittstelle zwischen dem Fahrzeug und den neuen Komponenten zu sein

touch13
touch18

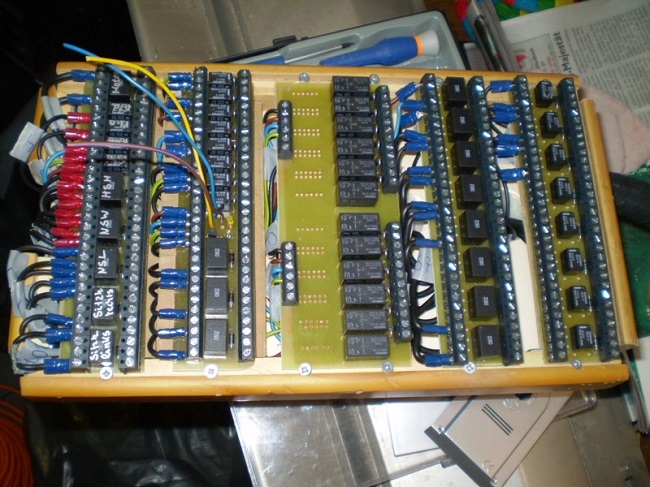

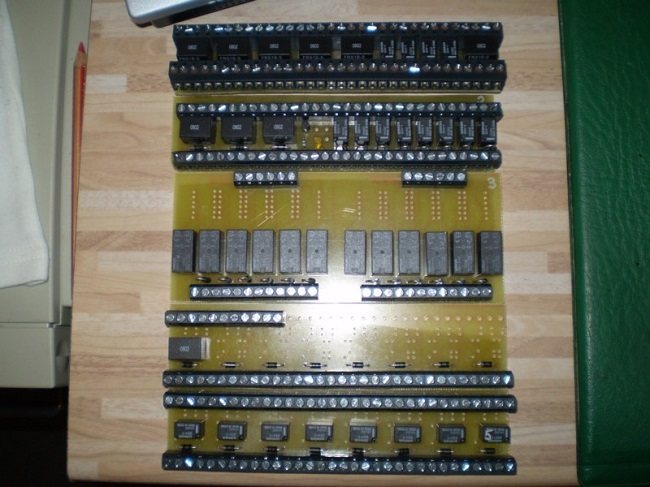

Da die demnächst folgenden USB Relaiskarten nur Ein/Aus können, wurde eine Platine (Dank an Christian R.) angefertigt und die komplizierten Sachen anzusteuern, wie z.B. die Gebläsestufen, den BC oder auch die Fensterheber.

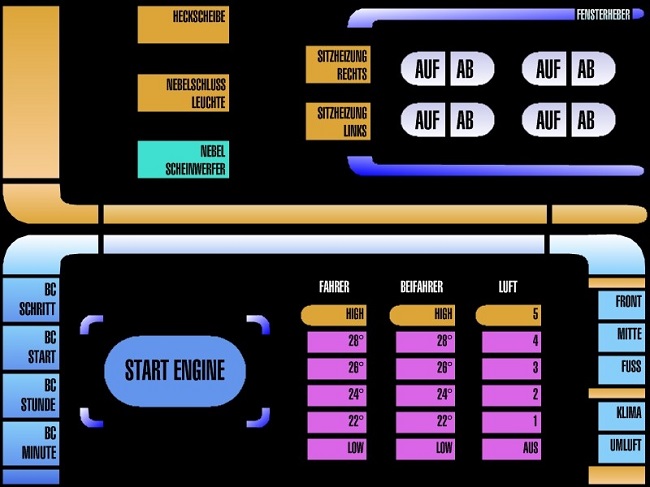

touch32 touch6

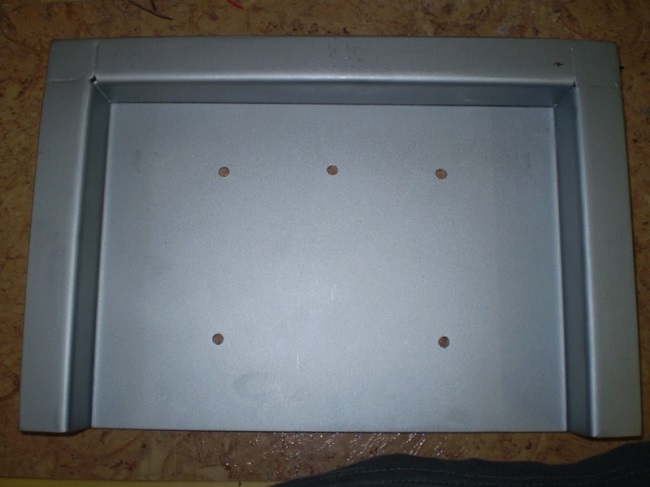

Fast pünktlich zu Weihnachten 2008 habe ich die erste Version vom Programm bekommen und war zufrieden. Gleichzeitig kam auch der Einbaurahmen (Dank an Thomas G.) für den Monitor.

touch17
touch8

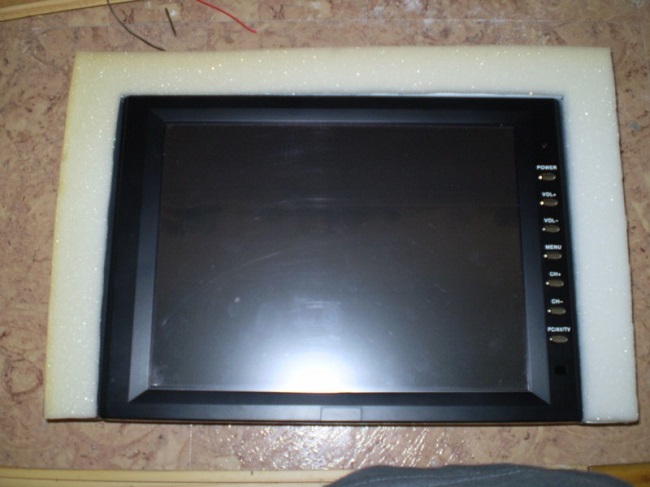

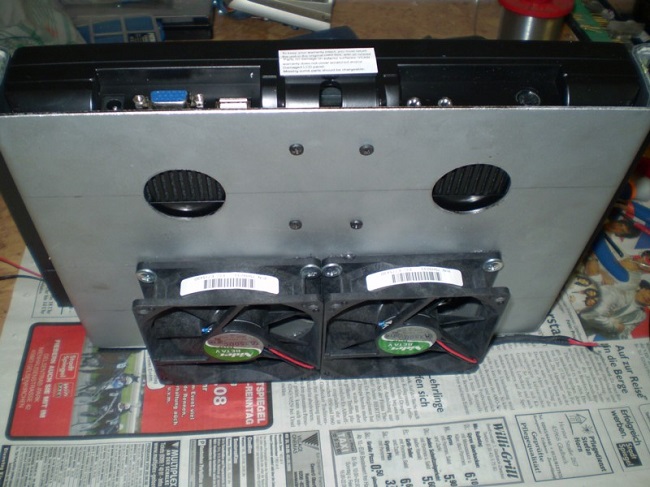

Das alte Armaturenbrett musste jetzt für das original Leder herhalten und dann konnte der Monitor in den Rahmen eingebaut werden.

touch16
touch15

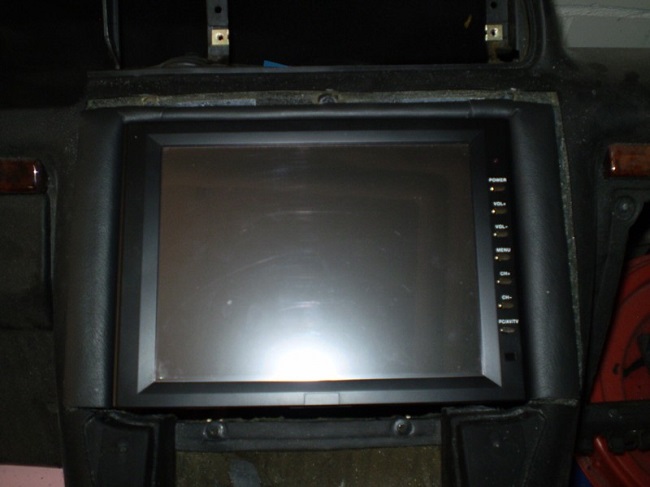

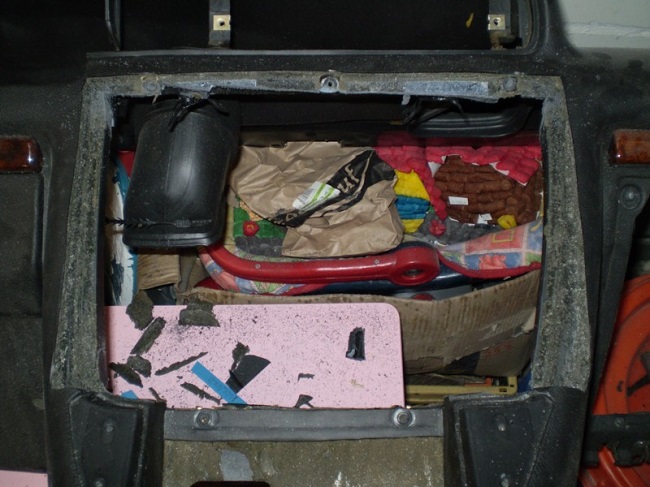

Bevor ich an meinem Armaturenbrett rumschneide erst einmal am Teileträger den Monitor angepasst und dann konnte es losgehen.

touch 72
touch20
touch23
touch43

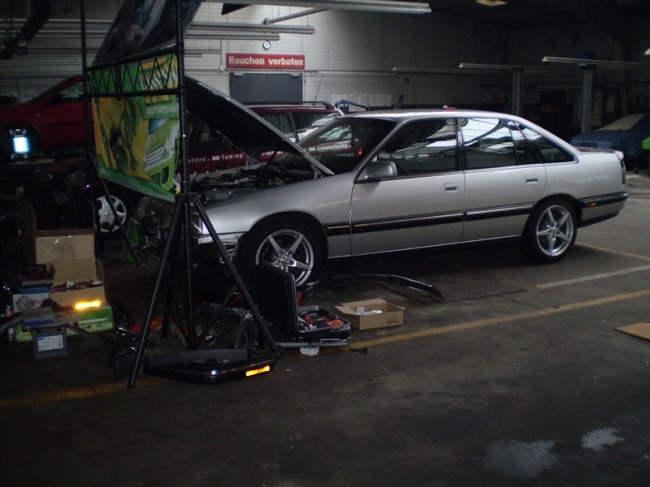

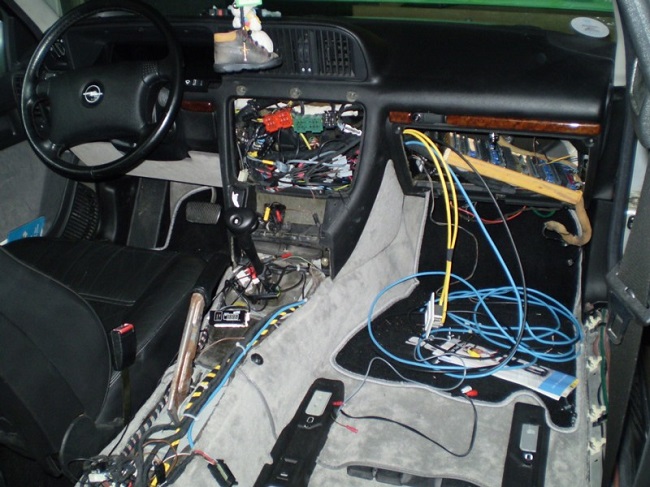

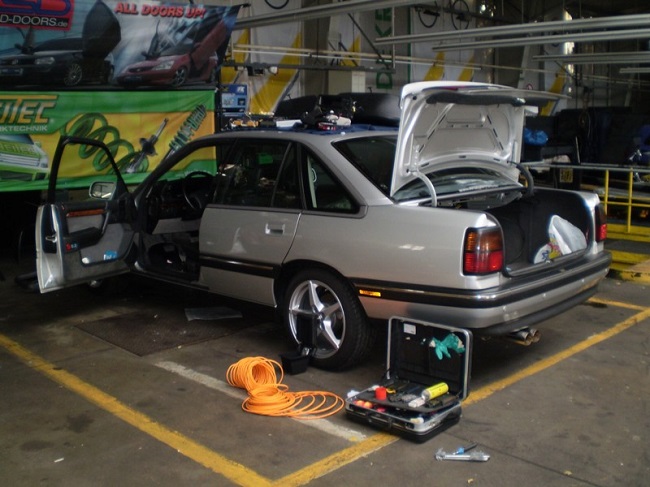

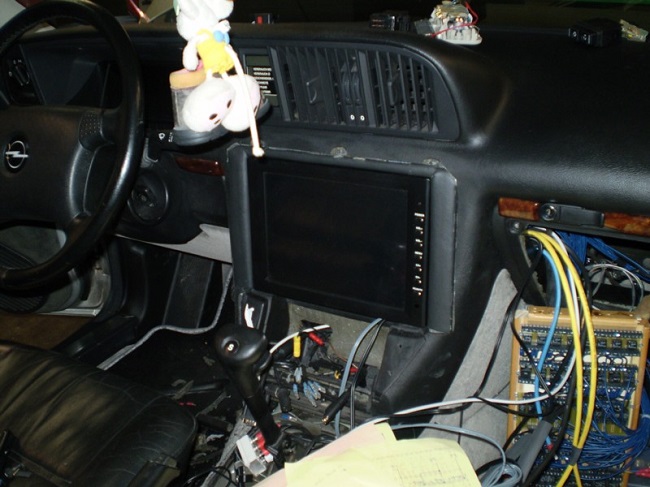

Für die Zeit des Umbaus nistete ich mich bei einem Kollgen in der Werkstatt ein. So konnte ich Wetter unabhängig mit dem Umbau beschäftigen.

touch45
touch44

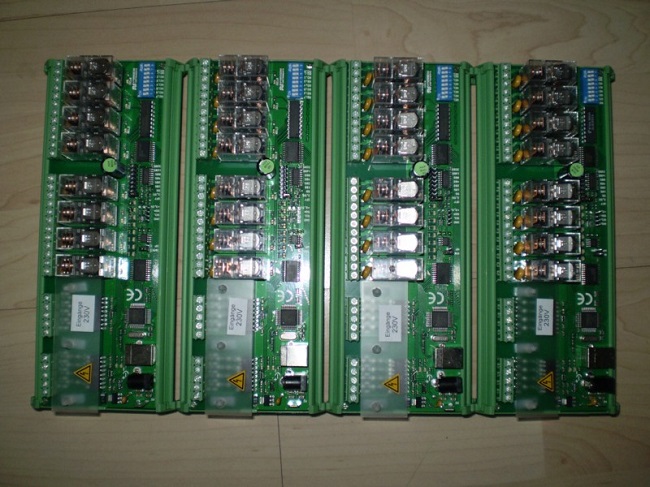

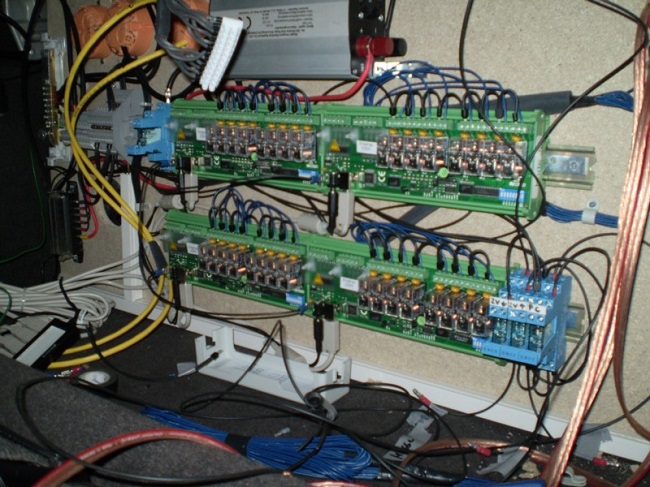

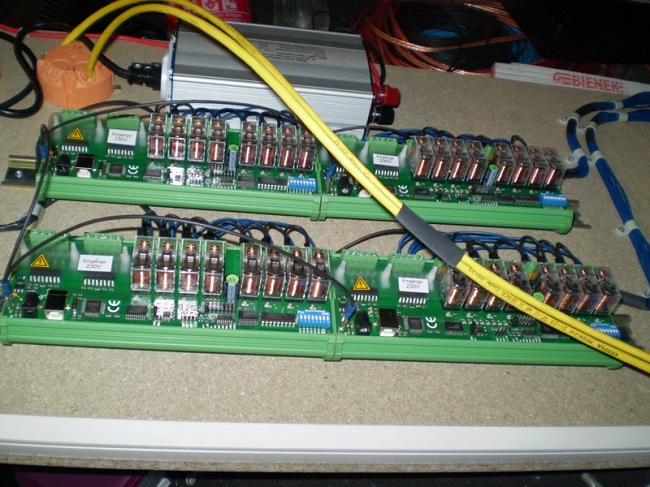

Endlich sind auch die Relaiskarten angekommen. Nun kann ich alles soweit fertigstellen um die Zeit zu überbrücken, bis der Rechner geliefert wird.

touch50 touch47

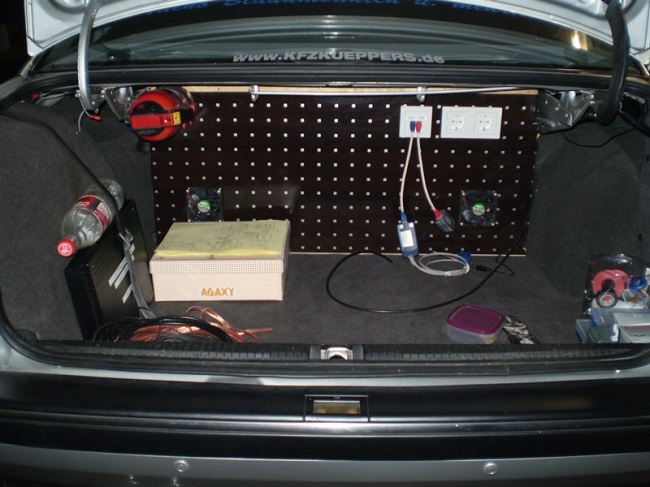

DieTechnik ist im Kofferraum plaziert inkl. 2 230V Steckdosen.

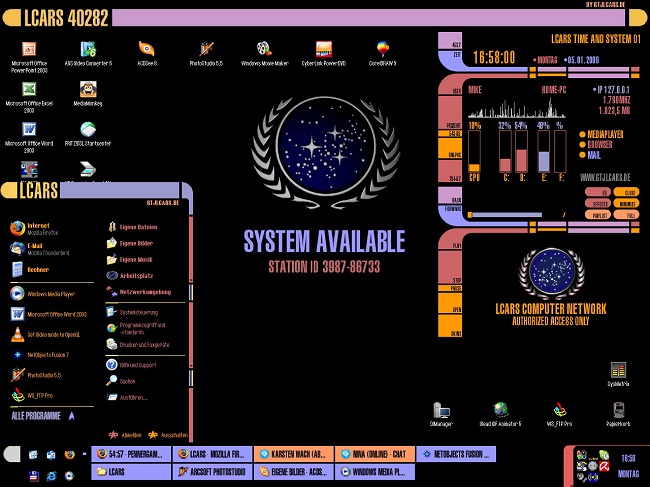

Screenshot_35 touch58

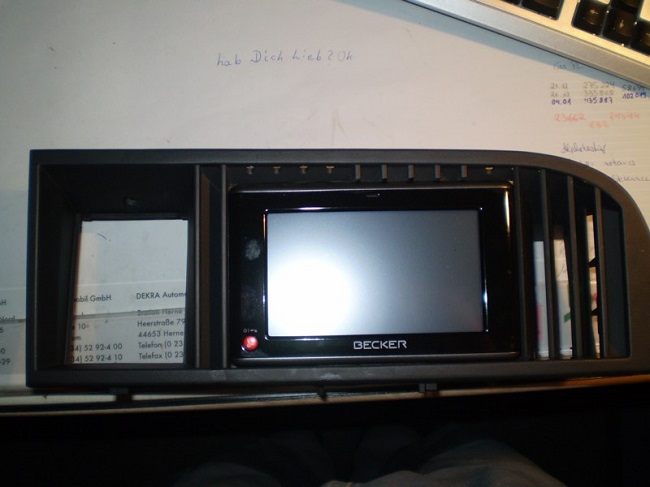

Da der Rechner noch nicht geliefert wurde, werden andere Sachen gemacht. Das XP-Style wird durch LCARS ersetzt und ich habe mir noch ein Becker Navi gekauft, welches oben neben dem BC seinen Platz findet.

touch59
touch60

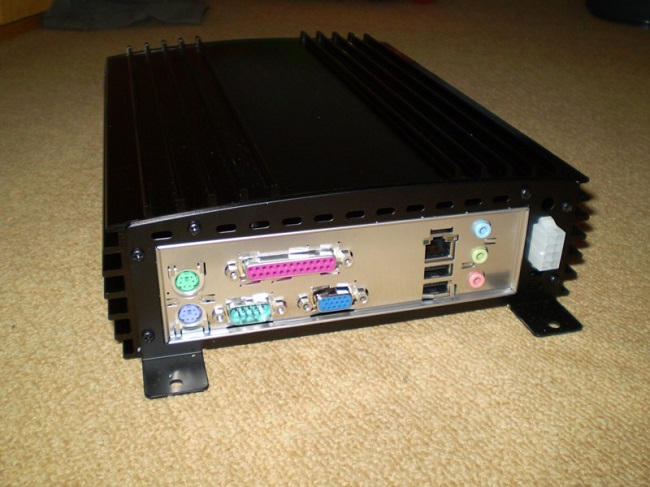

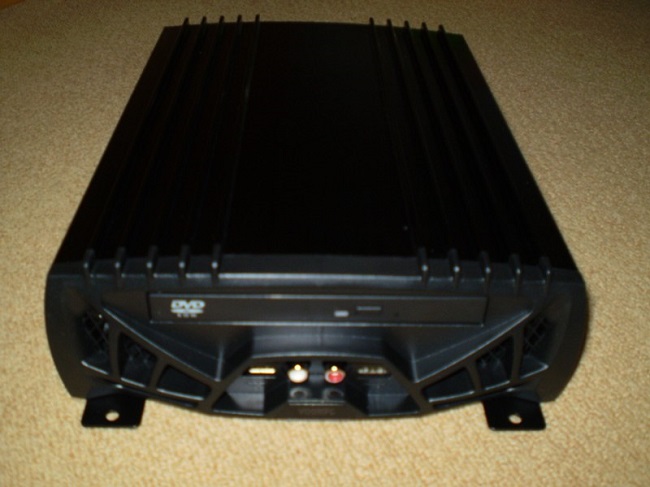

Januar 2019. Der Rechner ist gekommen und wird zügig eingebaut. Ich möchte so schnell wie möglich einen Probelauf machen.

touch 78 touch 79

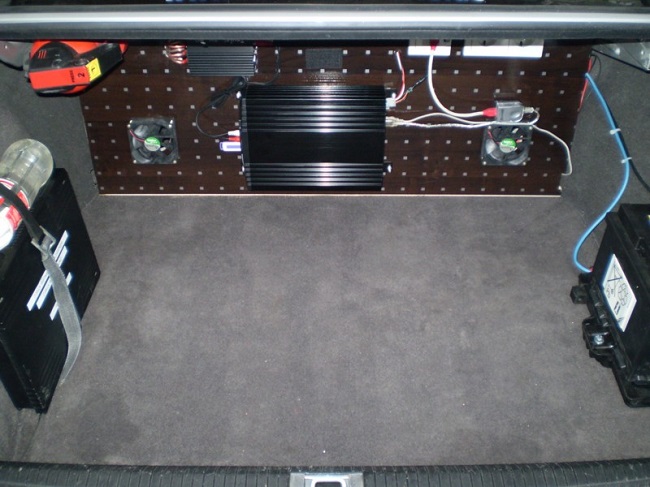

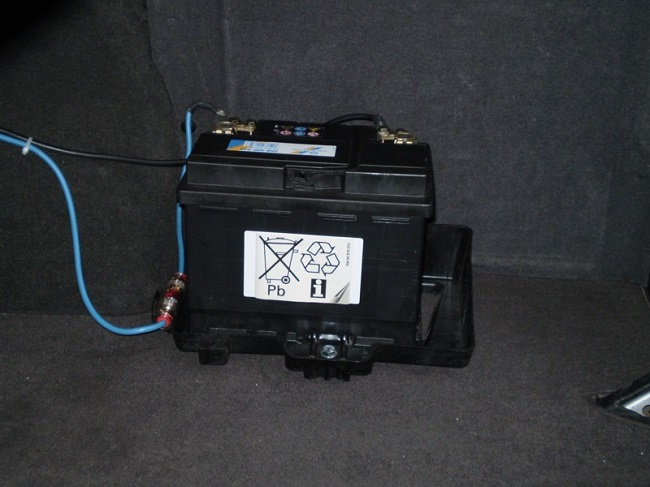

Damit die Fahrzeugbatterie im Stand nicht belastet wird, wurde im Kofferraum eine 2te Batterie installiert. Da das Kofferraumvolumen beim Senator gewaltig ist, geht auch nicht viel verloren.

touch 75
touch 76

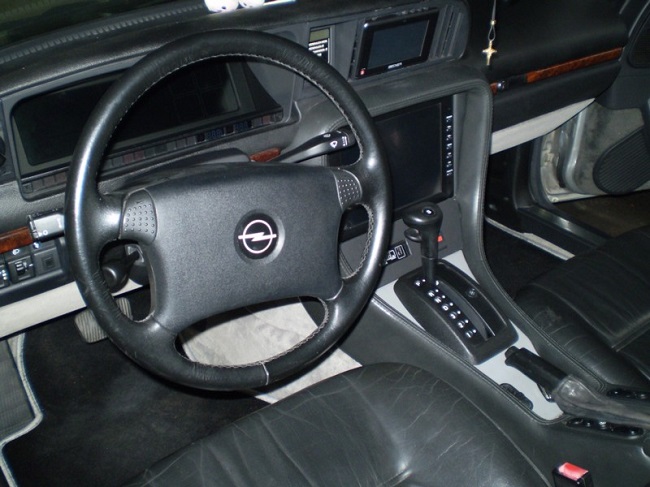

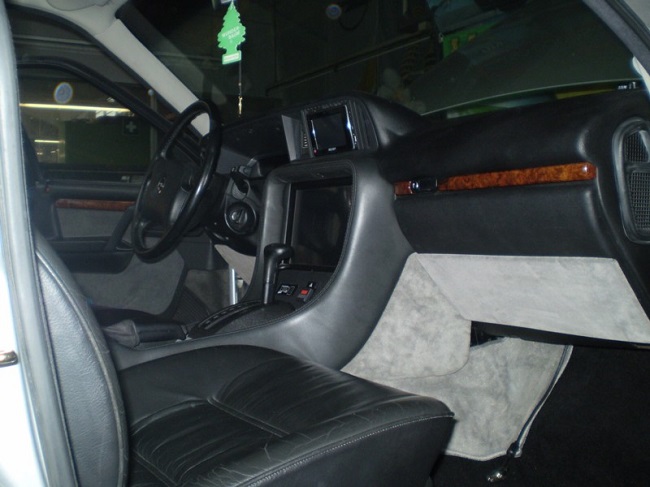

Wie man sieht, bin ich fast fertig. Da ich das Projekt schon vorab mit dem TÜV besprochen habe, muss ich noch die kleinen Auflagen umsetzen, die ich bekommen habe. Licht und Warnblinker müssen unangetastet bleiben und es muss einen Bypass für Lüftung und Fensterheber geben falls das System ausfällt.

touch65
touch63

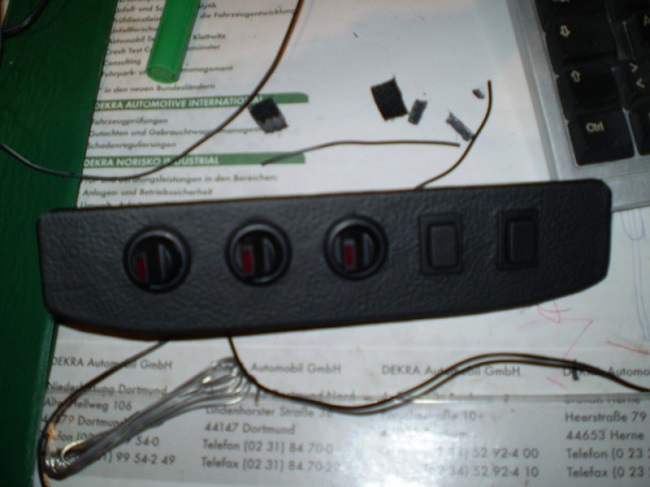

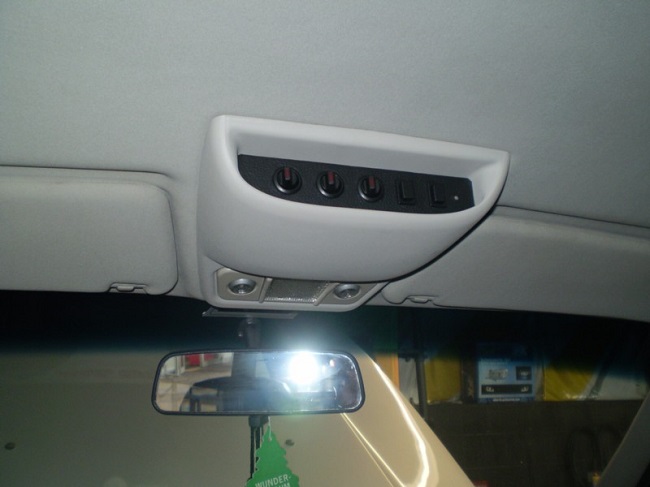

Jetzt kam die Frage, wohin mit den zusätzlichen Bypass Schaltern. Dann kam mir die Idee mit dem Brillenfach vom Vectra B. Es passte auch beim Senator.

touch 80

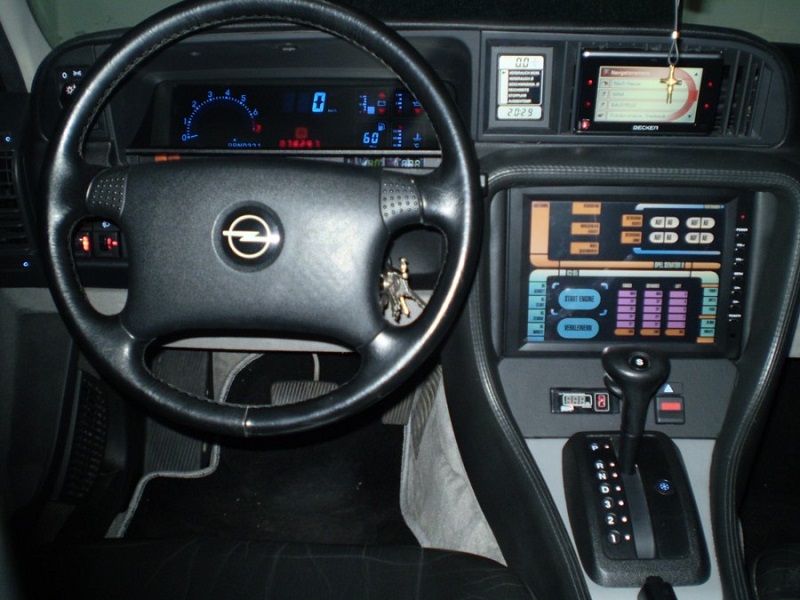

Fertig. Ich bin zufrieden und der TÜV gab auch seinen Segen nachdem noch 2 Sachen geändert werden musste. Die waren: Die Symbole für Nebelscheinwerfer und Nebelschlußleuchte mussten beim betätigen ihre Farbe passend ändern.

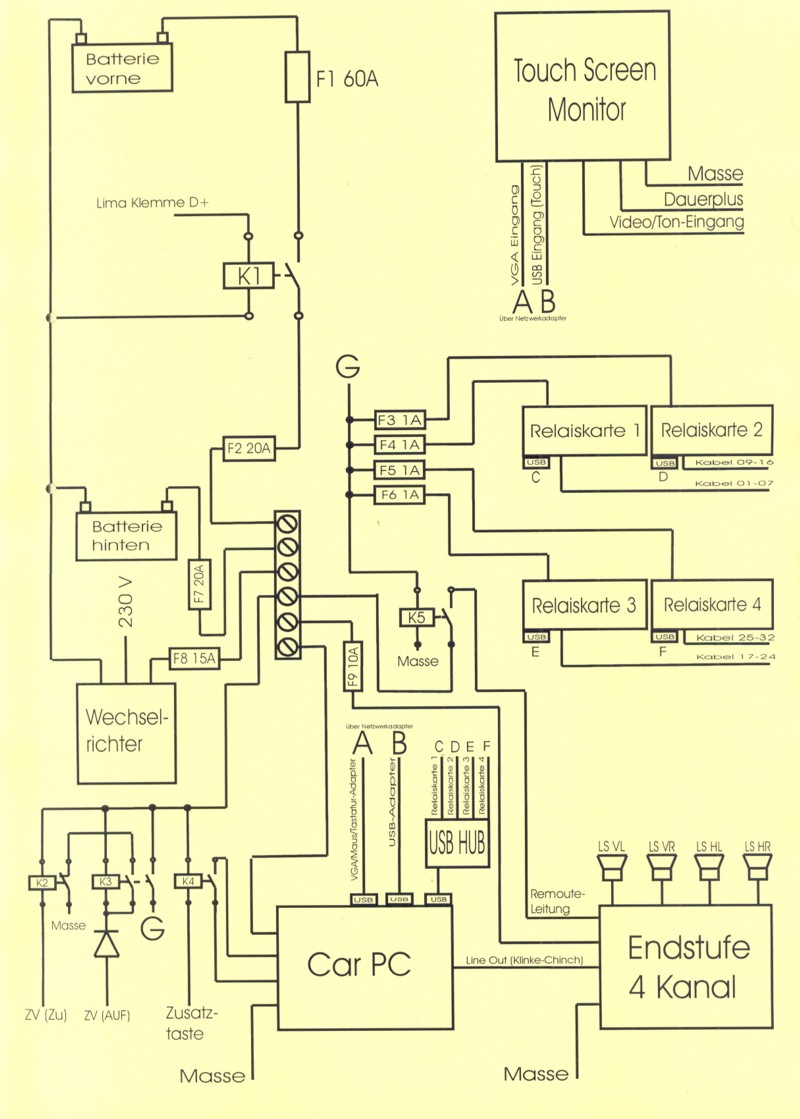

plan_neu

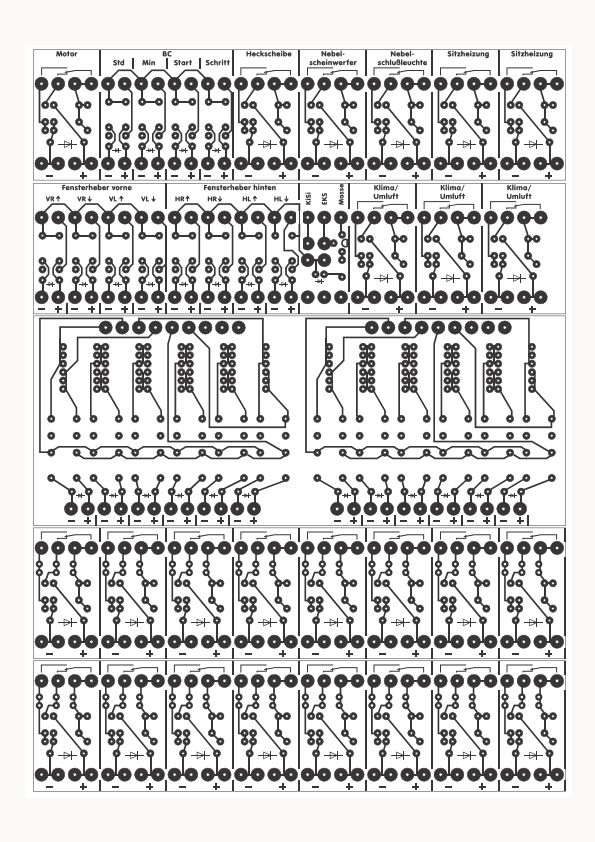

Ab hier noch ein paar zusätzliche Infos wie Schaltplan zum Projekt, Platinenlayouts der Steuerung und 2 Videos vom System.
