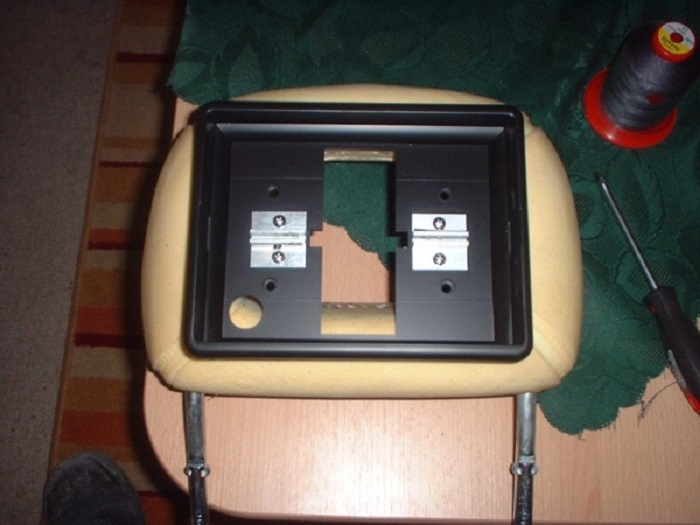

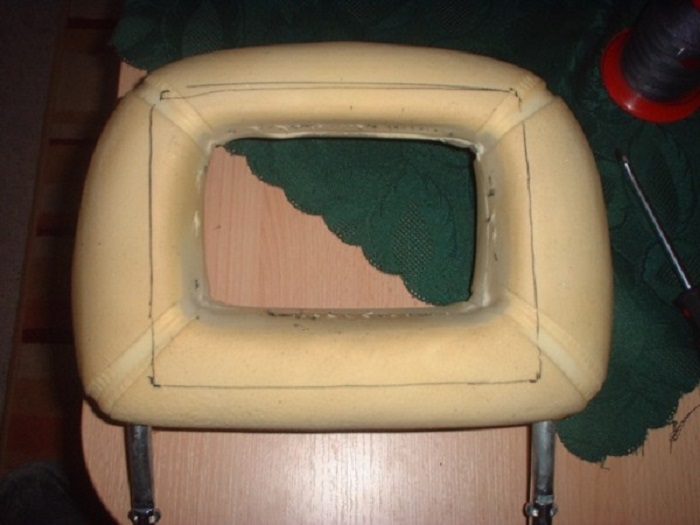

Das Leder ist abgezogen und der Einbaurahmen liegt lose auf. Zuerst habe ich das Innenmaß auf dem Schaumstoff skizziert, da der Bereich für den Einbaurahmen weggeschnitten werden muss. Der Einbaurahmen wird später auf dem Kunststoffgehäuse geschraubt.

Der Schaumstoff ist zweigeteilt und lässt sich abziehen. Das erleichtert das herausschneiden von überflüssigem Material.

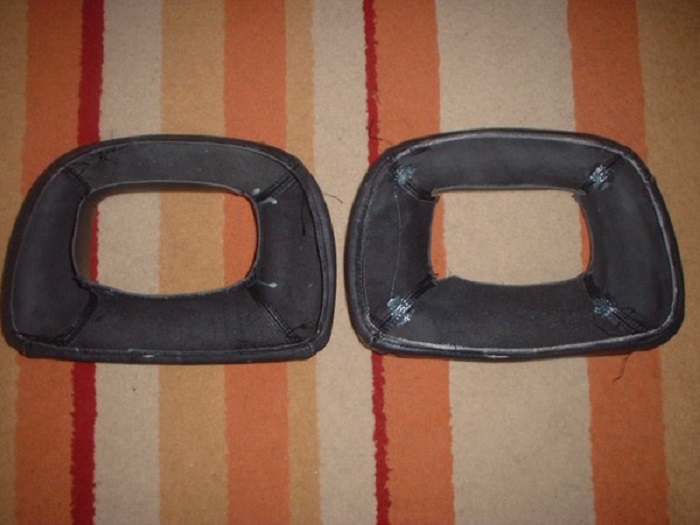

Den eigentlichen einteiligen Bezug habe ich innen ringsum durchgetrennt (ca. 1/3 von hinten). Außen ist es nicht nötig, dort kann er nur abgezogen werden. Dann jeweils an den Ecken die Originalnähte quer durch Garn verstärkt und zusätzlich nochmal mit Kleber gesichert.

Bei der Hälfte, die nach hinten zeigt (Monitorseite) habe ich die Nähte nicht am Anfang gesichert, sondern erst nach ca. 3 cm. Sonst drückt sich das Leder nicht weit genug auseinander für den Einbaurahmen.

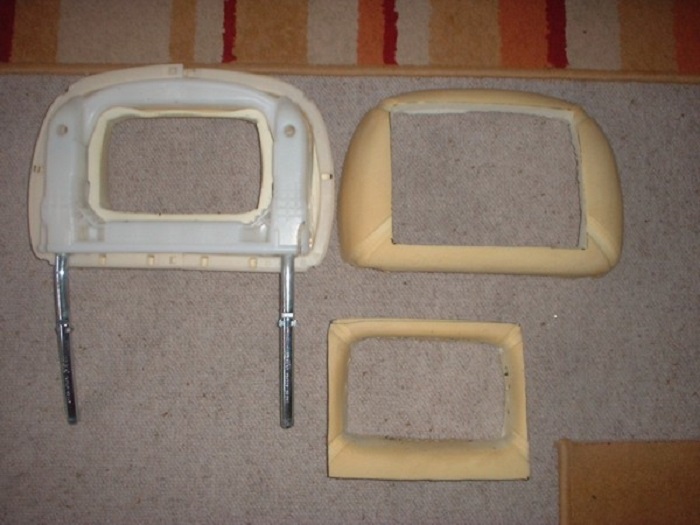

Die Einzelteile: Rechts das hintere Schaumstoffstück mit dem vergrößerten Ausschnitt für den Rahmen.

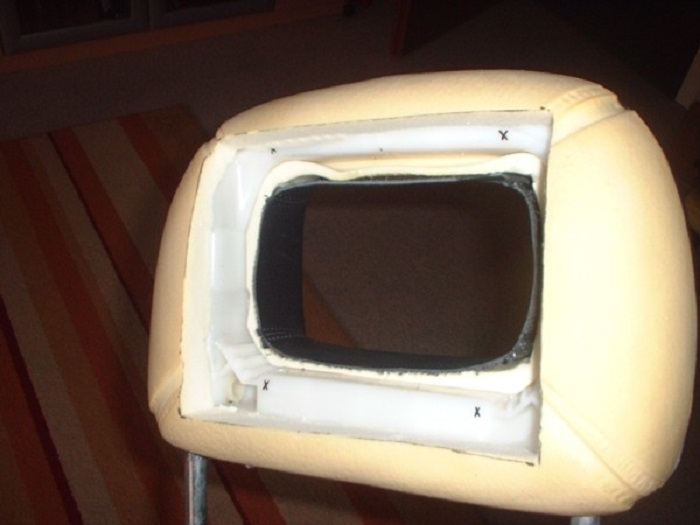

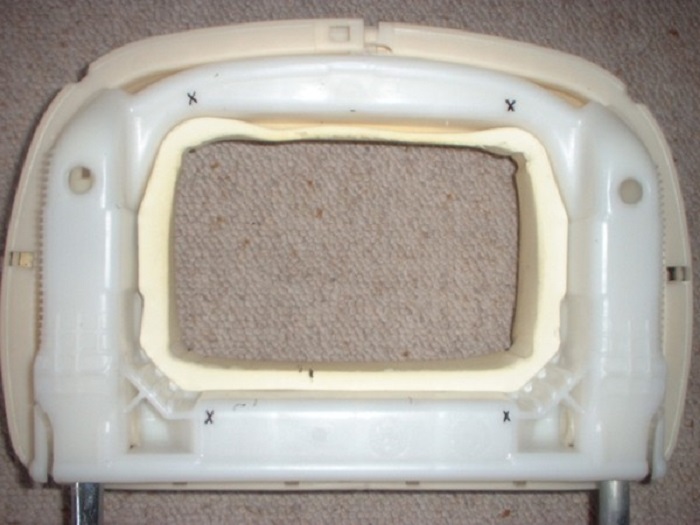

Dann den Einbaurahmen ausgerichtet drauflegen und die Befestigungslöcher auf dem Grundgestell der Kopfstütze markieren.

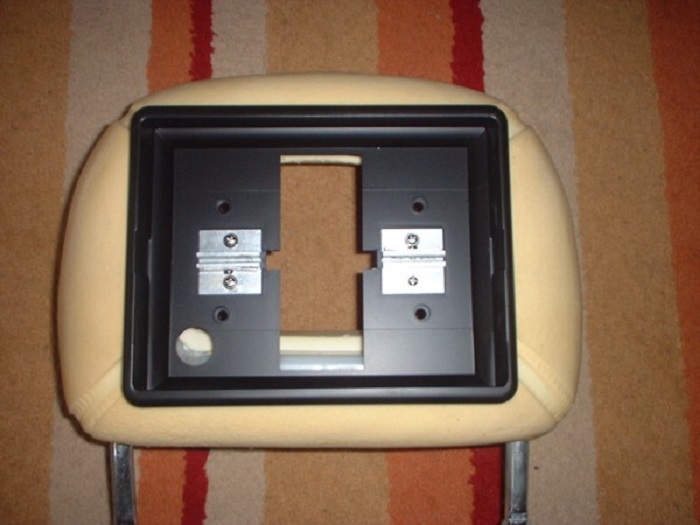

Das Schaumstoffstück wieder montiert und den Rahmen lose aufgelegt zur Überprüfung der Passform.

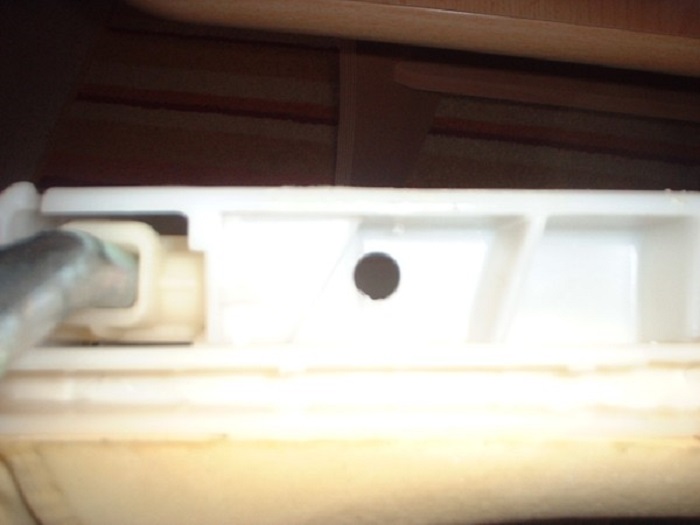

Unterhalb der Kopfstütze habe ich ein größeres Loch gebohrt, indem das Kabel samt Stecker für den Monitor passt. Die Steckverbindung ist dann in der Kopfstütze und man erspart sich, bei einem Defekt, den Ausbau des Sitzes. Dann reicht es, nur die Kopfstütze zu entnehmen.

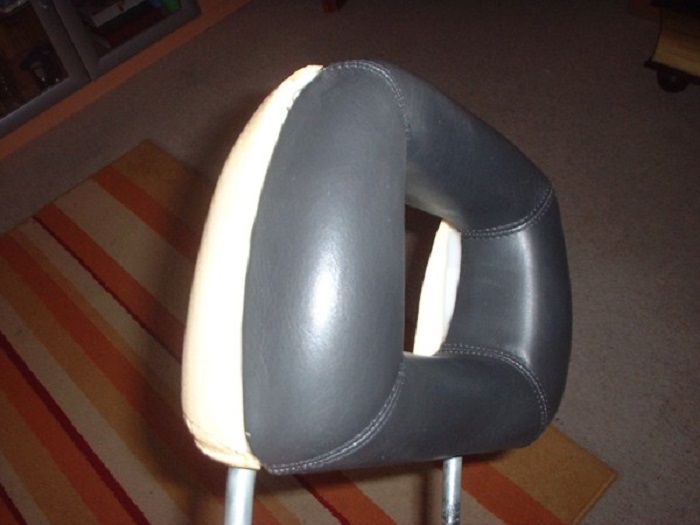

Den vorderen Lederbezug konnte ich jetzt wieder aufziehen.

Das hintere Schaumstoffstück habe ich am Grundrahmen angeklebt. Unterhalb noch etwas vom Schaumstoff entfernt, damit der Stecker leichter durchpasst.

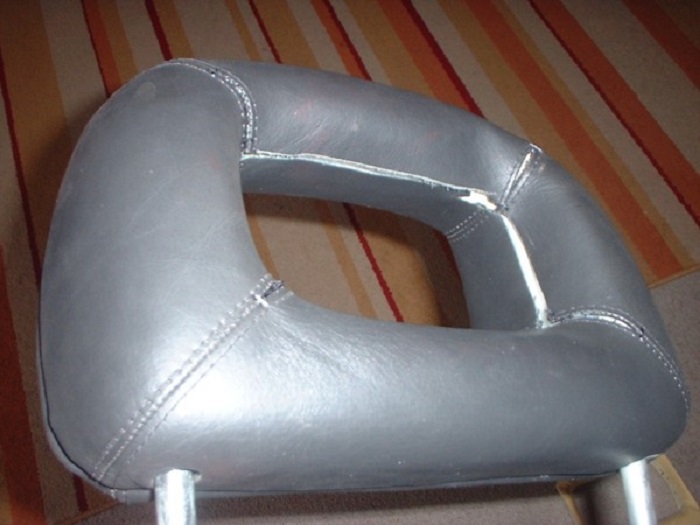

Nun konnte ich auch den hinteren Teil des Leders wieder aufziehen.

Dann kann der Rahmen endlich eingesetzt und festgeschraubt werden.

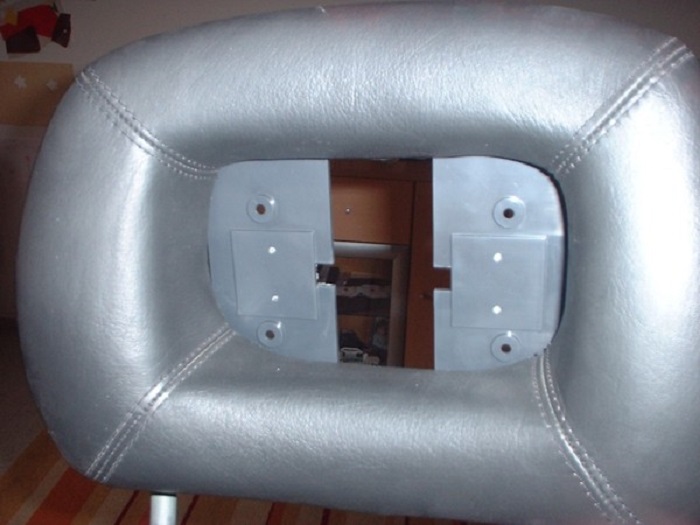

So schaut die Vorderseite aus. Damit man nicht auf den Rahmen schaut, wird hier noch ein lederbezogenes Holzbrett eingebaut um das Loch zu verschließen. Kann sich jeder vorstellen, deshalb kein Bild.

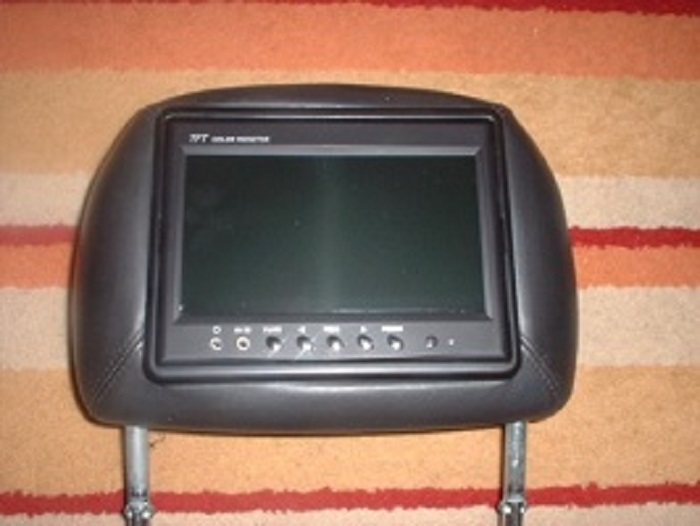

Fertig. Das ganze noch einmal für den zweiten Sitz.

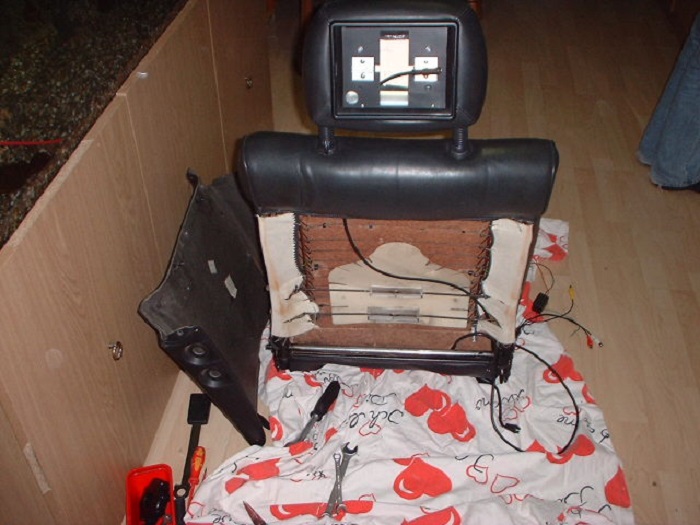

Um das Kabel im Sitz zu verlegen, baut man ihn besser aus um die Verkleidung hinterm Sitz zu entfernen. Das Kabel habe ich direkt neben der Hülse durchgezogen und an den Stangen der Kopfstützen mit etwas Rohr verschönert.

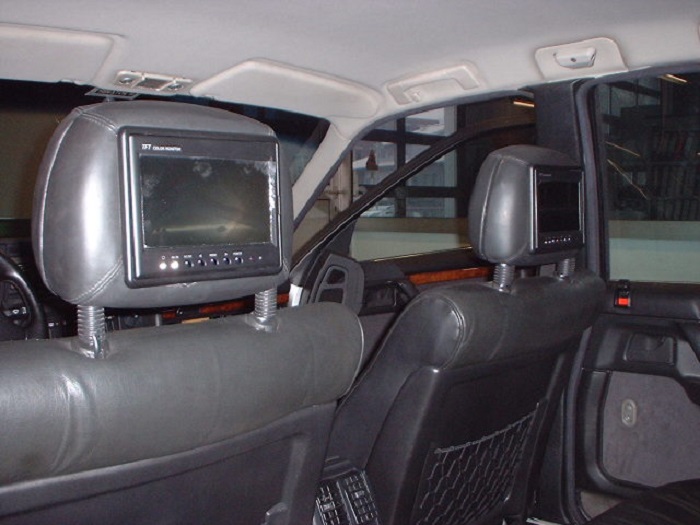

So schaut es dann fertig eingebaut aus (Die Flecken am Monitor sind die Schutzfolie, die noch auf dem TFT klebt).
